Interface Builder

2010. 01. 31
Interface Builderは、アプリケーションのユーザインターフェイスを視覚的に組立てるツールで、パーツをドラッグ&ドロップで操作してウィンドウを組立てることができる。

109

組立てた内容は.xib(旧.nib)ファイルという独自のリソースファイル形式でプロジェクトのフォルダ直下に保存される。

xibはXcode Interface Builder、nibはNeXT Interface Builderの略。

Mac OS Xの前身であるNeXT Step時代のInterface Builderで作成されたリソースファイル形式を継続していたが、Ver3.1以降拡張子が.xibになった。

ただし拡張子が.xibになって以降も、便宜上nibファイルと呼ばれる。

104

Xcodeでは、左側の『グループとファイル』欄の『Resources』フォルダ下に有り、ViewController.xibファイルをダブルクリックするとInterface Builderが起動する。

110

デフォルトのインストール環境では、Macintosh HD/Developer/Applications/Interface Builder.appをダブルクリックして直接起動もできる。

Cocoa Touch用のテンプレートには、Application、Empty、View、Windowの4種が用意されている。

Application:Cocoa Touchアプリケーションのインターフェイス用
Empty:独自インターフェイスを持つオブジェクト追加用
View:Cocoa TouchアプリケーションのView作成用
Window:Cocoa TouchアプリケーションのWindow作成用

●Document Window

105

格納している3つのオブジェクトの情報を表示します。
Viewは編集する為、別ウィンドウで開かれています。

※2010.2.14追記

File's Ownerはインターフェイスオブジェクトとプログラムコードを結びつけるもの。

First Responderはユーザインターフェイスの中で、最初にユーザの操作を受け付けるものを指します。

iPhone SDKの教科書』において、『ツールバーのInfoボタンを~』とありますが、デフォルトでは設定されていませんので、カスタマイズで追加してみます。

ドキュメントウィンドウのツールバーで右クリックし、ポップアップウィンドウを開き『Customize Toolbar』を選択します。

182

するとポップアップウィンドウでパーツを選択できるので、『Info』をツールバーへドラッグ&ドロップするとInfoボタンを追加できます。

183

Infoボタンを押すとnibファイルの情報ウィンドウが開きます。

184

●View Window

106

アプリケーションの画面表示するウィンドウ。
Library Windowからオブジェクトをドラッグ&ドロップで配置し、組立てるのに使う。

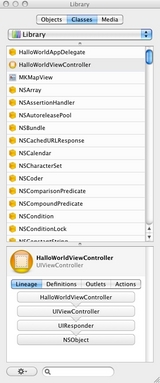

●Library Window

107

アプリケーションのユーザインターフェイスを構成するオブジェクトやリソースを追加するウィンドウ。

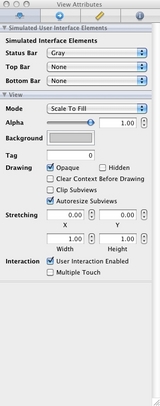

●Inspector Window

108

現在選択されているオブジェクトの設定を調整するウィンドウ。

●Connections Panel

111

オブジェクトとソースコードを関連付けするパネル。



参考文献

iOSテクノロジーの概要

iPhone SDKの教科書―Cocoa Touchプログラミング、最初の一歩iPhone SDKの教科書―Cocoa Touchプログラミング、最初の一歩
(2009/03/18)
赤松 正行

商品詳細を見る
