QuartzFun(3)~nibファイルの編集

2011. 08. 17
●QuartzFunViewController.xibの編集

アプリケーションのユーザインターフェイスを構築するため、nibファイルQuartzFunViewController.xibを編集します。

画面上部にセグメンテッドコントロールを持ったナビゲーションバーを、画面下部にセグメンテッドコントロールを持ったツールバーを配し、ビューコントローラQuartzFunViewControllerで設定したプロパティcolorControlと、2つのアクションメソッドchangeColor:とchangeShape:を接続します。

まずQuartzFunViewController.xibをダブルクリックしてInterface Builderで開きます。

最初に、ビューはカスタム描画をQuartzFunViewクラスで行うため、Viewのクラスを変更します。

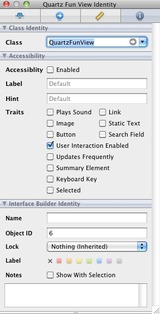

DocumentウィンドウでViewを選択し、InspectorウィンドウのIdentityタブを開き、『Class Identity』の『Class』をUIViewからQuartzFunViewに変更します。

7488

次に画面上部にナビゲーションバーと描画色を選択するセグメンテッドコントロールを設置します。

LibraryウィンドウでNavigation Barを選択し、ドラッグ&ドロップでViewウィンドウの上端に設置します。

7489

LibraryウィンドウでSegmented Controlを選択しドラッグ&ドロップでNavigation Barの上に乗せます。

7490

Segmented Controlの左右どちらかの端を掴み、画面の端までドラッグして広げます。

7491

InspectorウィンドウのAttributesタブを開き、『Segmented Control』の『Segments』を2から5に変更します。

7492

Viewウィンドウで各セグメントの中央をダブルクリックし、セグメントのタイトルをRed、Blue、Yellow、Green、Randomにします。

7493

次に画面下部にツールバーと描画図形を選択するセグメンテッドコントロールを設置します。

LibraryウィンドウでToolbarを選択し、ドラッグ&ドロップでViewウィンドウの下端に設置します。

7494

左端にあるItemボタンは不要なので、ボタンを選択してdeleteキーで削除します。

7495

LibraryウィンドウでSegmented Controlを選択し、ドラッグ&ドロップでToolbarの上に乗せます。

しかしナビゲーションバーと異なり、ツールバーの場合は自動で中央揃えされませんので、セグメンテッドコントロールの両側にFlexible Space Bar Buttton Itemを置きます。

7496

その上でセグメンテッドコントロールを選択し、左右どちらかの端を掴んで幅を310程に広げます。

7497

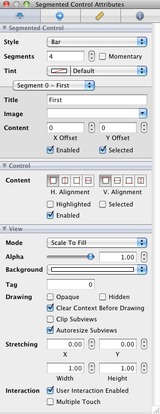

InspectorウィンドウのAttributesタブを開き、『Segmented Control』の『Segments』を2から4に変更します。

7498

Viewウィンドウで各セグメントの中央をダブルクリックし、セグメントのタイトルをLine、Rect、Ellipse、Imageにします。

7499

これでレイアウトの設定が終わりましたので、プロパティとアクションメソッドの接続を行います。

DocumentウィンドウでFile's Ownerを選択し、InspectorウィンドウのConnectionタブを開きます。

『Outlets』にあるcolorControlは、Viewウィンドウのナビゲーションバーにあるセグメンテッドコントロールに接続します。

『Received Actions』にあるchangeColor:も、Viewウィンドウのナビゲーションバーにあるセグメンテッドコントロールに接続し、Value Changedを選択します。

同様にchangeShape:は、Viewウィンドウのツールバーにあるセグメンテッドコントロールに接続し、Value Changedを選択します。

7500

接続が終わったらファイルを保存します。
