OpenGL ESテンプレート(2)~GLFunViewControllerクラス(1)

2012. 02. 06
●GLFunViewController.hヘッダファイル


ビューコントローラでは、nibファイルからのビューオブジェクトの読み込みと初期化、アニメーションの設定、描画するプリミティブの設定、そしてOpenGL ES 2.0の場合はプログラマブルシェーダの設定を行っています。

#import <UIKit/UIKit.h>

#import <OpenGLES/EAGL.h>

#import <OpenGLES/ES1/gl.h>
#import <OpenGLES/ES1/glext.h>
#import <OpenGLES/ES2/gl.h>
#import <OpenGLES/ES2/glext.h>

@interface GLFunViewController : UIViewController
{
    EAGLContext *context;
    GLuint program;

    BOOL animating;
    NSInteger animationFrameInterval;
    CADisplayLink *displayLink;
}

@property (readonly, nonatomic, getter=isAnimating) BOOL animating;
@property (nonatomic) NSInteger animationFrameInterval;

- (void)startAnimation;
- (void)stopAnimation;

@end

7737


1)インポート

EAGL.hはEAGLContextクラスの宣言がされており、レンダリングコンテキストの生成や設定に使用します。

そしてOpenGL ES 1.1を示すES1とOpenGL ES 2.0を示すES2それぞれのgl.hとglext.hがインポートされており、両バージョンに対応することが分かります。


2)インスタンス変数

変数名内容
EAGLContext *contextレンダリングコンテキスト
GLuintprogramプログラムオブジェクト名
BOOLanimatingアニメーションの状態を示すフラグ
NSIntegeranimationFrameIntervalアニメーションのフレーム間隔を示す定数
CADisplayLink *displayLinkディスプレイリンクオブジェクト


3)プロパティ

アニメーションの状態を示すブール値animatingと、アニメーションのフレーム間隔を示す定数animationFrameIntervalのプロパティを宣言していますが、どちらもオブジェクトではないのでretainする必要はありません。
(retainを指定するとコンパイルエラーが起こります)

animatingの属性では、読み込みのみであることを示す『readonly』と、ゲッタ名を指定する『getter』が指定されています。

animatingは形容詞なのでゲッタ名は『isAnimating』になります。

プロパティのオプションについては『詳解 Objective-C 2.0』(最新版『詳解 Objective-C 2.0 第3版』)の『12-02 宣言プロパティ』にある項目『プロパティの属性指定』を、アクセサの命名方法については同書の『Appendix』にある項目『アクセサに関するルール』参照してください。

GLFunViewControllerクラス内においては、animating変数を直接読み書きしているため、プロパティとしては扱っていません。

animatingのプロパティ宣言は、外部クラスからアニメーション状態を知るために用意されているものと思われます。


4)インスタンスメソッド

アニメーションを開始するstartAnimationと、停止するstopAnimationメソッドが宣言されています。

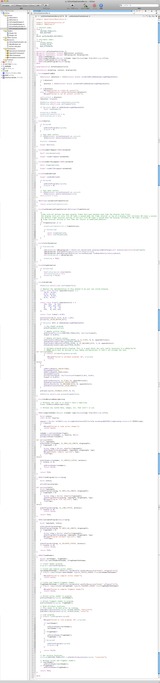

●GLFunViewController.mソースファイル

#import <QuartzCore/QuartzCore.h>

#import "GLFunViewController.h"
#import "EAGLView.h"

// Uniform index.

enum {
    UNIFORM_TRANSLATE,
    NUM_UNIFORMS
};
GLint uniforms[NUM_UNIFORMS];

// Attribute index.
enum {
    ATTRIB_VERTEX,
    ATTRIB_COLOR,
    NUM_ATTRIBUTES
};

@interface GLFunViewController ()
@property (nonatomic, retain) EAGLContext *context;
@property (nonatomic, assign) CADisplayLink *displayLink;
- (BOOL)loadShaders;
- (BOOL)compileShader:(GLuint *)shader type:(GLenum)type file:(NSString *)file;
- (BOOL)linkProgram:(GLuint)prog;
- (BOOL)validateProgram:(GLuint)prog;
@end

@implementation GLFunViewController

@synthesize animating, context, displayLink;

- (void)awakeFromNib
{
    EAGLContext *aContext = [[EAGLContext alloc]
     initWithAPI:kEAGLRenderingAPIOpenGLES2];

    if (!aContext)
    {
        aContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES1];
    }

    if (!aContext)
        NSLog(@"Failed to create ES context");
    else if (![EAGLContext setCurrentContext:aContext])
        NSLog(@"Failed to set ES context current");

    self.context = aContext;
    [aContext release];

    [(EAGLView *)self.view setContext:context];
    [(EAGLView *)self.view setFramebuffer];

    if ([context API] == kEAGLRenderingAPIOpenGLES2)
        [self loadShaders];

    animating = FALSE;
    animationFrameInterval = 1;
    self.displayLink = nil;
}

- (void)dealloc
{
    if (program)
    {
        glDeleteProgram(program);
        program = 0;
    }

    // Tear down context.

    if ([EAGLContext currentContext] == context)
        [EAGLContext setCurrentContext:nil];

    [context release];

    [super dealloc];
}

- (void)viewWillAppear:(BOOL)animated
{
    [self startAnimation];

    [super viewWillAppear:animated];
}

- (void)viewWillDisappear:(BOOL)animated
{
    [self stopAnimation];

    [super viewWillDisappear:animated];
}

- (void)viewDidUnload
{
    [super viewDidUnload];

    if (program)
    {
        glDeleteProgram(program);
        program = 0;
    }

    // Tear down context.

    if ([EAGLContext currentContext] == context)
        [EAGLContext setCurrentContext:nil];
    self.context = nil;
}

- (NSInteger)animationFrameInterval
{
    return animationFrameInterval;
}

- (void)setAnimationFrameInterval:(NSInteger)frameInterval
{
    /*
    Frame interval defines how many display frames must pass between each time the display
     link fires.
    The display link will only fire 30 times a second when the frame internal is two on a
     display that refreshes 60 times a second.
    The default frame interval setting of one will fire 60 times a second when the display
     refreshes at 60 times a second.
    A frame interval setting of less than one results in undefined behavior.
    */

    if (frameInterval >= 1)
    {
        animationFrameInterval = frameInterval;

        if (animating)
        {
            [self stopAnimation];
            [self startAnimation];
        }
    }
}

- (void)startAnimation
{
    if (!animating)
    {
        CADisplayLink *aDisplayLink = [[UIScreen mainScreen] displayLinkWithTarget:self
         selector:@selector(drawFrame)];
        [aDisplayLink setFrameInterval:animationFrameInterval];
        [aDisplayLink addToRunLoop:[NSRunLoop currentRunLoop]
         forMode:NSDefaultRunLoopMode];
        self.displayLink = aDisplayLink;

        animating = TRUE;
    }
}

- (void)stopAnimation
{
    if (animating)
    {
        [self.displayLink invalidate];
        self.displayLink = nil;
        animating = FALSE;
    }
}

- (void)drawFrame
{
    [(EAGLView *)self.view setFramebuffer];

    // Replace the implementation of this method to do your own custom drawing.
    static const GLfloat squareVertices[] = {
        -0.5f, -0.33f,
        0.5f, -0.33f,
        -0.5f, 0.33f,
        0.5f, 0.33f,
    };

    static const GLubyte squareColors[] = {
        255, 255, 0, 255,
        0, 255, 255, 255,
        0, 0, 0, 0,
        255, 0, 255, 255,
    };

    static float transY = 0.0f;

    glClearColor(0.5f, 0.5f, 0.5f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT);

    if ([context API] == kEAGLRenderingAPIOpenGLES2)
    {
        // Use shader program.
        glUseProgram(program);

        // Update uniform value.

        glUniform1f(uniforms[UNIFORM_TRANSLATE], (GLfloat)transY);
        transY += 0.075f;

        // Update attribute values.

        glVertexAttribPointer(ATTRIB_VERTEX, 2, GL_FLOAT, 0, 0, squareVertices);
        glEnableVertexAttribArray(ATTRIB_VERTEX);
        glVertexAttribPointer(ATTRIB_COLOR, 4, GL_UNSIGNED_BYTE, 1, 0, squareColors);
        glEnableVertexAttribArray(ATTRIB_COLOR);

        // Validate program before drawing. This is a good check, but only really necessary in a
        // debug build.
        // DEBUG macro must be defined in your debug configurations if that's not already the
        // case.

#if defined(DEBUG)
        if (![self validateProgram:program])
        {
            NSLog(@"Failed to validate program: %d", program);
            return;
        }
#endif
    }
    else
    {
        glMatrixMode(GL_PROJECTION);
        glLoadIdentity();
        glMatrixMode(GL_MODELVIEW);
        glLoadIdentity();
        glTranslatef(0.0f, (GLfloat)(sinf(transY)/2.0f), 0.0f);
        transY += 0.075f;

        glVertexPointer(2, GL_FLOAT, 0, squareVertices);
        glEnableClientState(GL_VERTEX_ARRAY);
        glColorPointer(4, GL_UNSIGNED_BYTE, 0, squareColors);
        glEnableClientState(GL_COLOR_ARRAY);
    }

    glDrawArrays(GL_TRIANGLE_STRIP, 0, 4);

    [(EAGLView *)self.view presentFramebuffer];
}

- (void)didReceiveMemoryWarning
{
    // Releases the view if it doesn't have a superview.
    [super didReceiveMemoryWarning];

    // Release any cached data, images, etc. that aren't in use.

}

- (BOOL)compileShader:(GLuint *)shader type:(GLenum)type file:(NSString *)file
{
    GLint status;
    const GLchar *source;

    source = (GLchar *)[[NSString stringWithContentsOfFile:file
     encoding:NSUTF8StringEncoding error:nil] UTF8String];
    if (!source)
    {
        NSLog(@"Failed to load vertex shader");
        return FALSE;
    }

    *shader = glCreateShader(type);
    glShaderSource(*shader, 1, &source, NULL);
    glCompileShader(*shader);

#if defined(DEBUG)
    GLint logLength;
    glGetShaderiv(*shader, GL_INFO_LOG_LENGTH, &logLength);
    if (logLength > 0)
    {
        GLchar *log = (GLchar *)malloc(logLength);
        glGetShaderInfoLog(*shader, logLength, &logLength, log);
        NSLog(@"Shader compile log:\n%s", log);
        free(log);
    }
#endif

    glGetShaderiv(*shader, GL_COMPILE_STATUS, &status);
    if (status == 0)
    {
        glDeleteShader(*shader);
        return FALSE;
    }

    return TRUE;
}

- (BOOL)linkProgram:(GLuint)prog
{
    GLint status;

    glLinkProgram(prog);

#if defined(DEBUG)
    GLint logLength;
    glGetProgramiv(prog, GL_INFO_LOG_LENGTH, &logLength);
    if (logLength > 0)
    {
        GLchar *log = (GLchar *)malloc(logLength);
        glGetProgramInfoLog(prog, logLength, &logLength, log);
        NSLog(@"Program link log:\n%s", log);
        free(log);
    }
#endif

    glGetProgramiv(prog, GL_LINK_STATUS, &status);
    if (status == 0)
        return FALSE;

    return TRUE;
}

- (BOOL)validateProgram:(GLuint)prog
{
    GLint logLength, status;

    glValidateProgram(prog);
    glGetProgramiv(prog, GL_INFO_LOG_LENGTH, &logLength);
    if (logLength > 0)
    {
        GLchar *log = (GLchar *)malloc(logLength);
        glGetProgramInfoLog(prog, logLength, &logLength, log);
        NSLog(@"Program validate log:\n%s", log);
        free(log);
    }

    glGetProgramiv(prog, GL_VALIDATE_STATUS, &status);
    if (status == 0)
        return FALSE;

    return TRUE;
}

- (BOOL)loadShaders
{
    GLuint vertShader, fragShader;
    NSString *vertShaderPathname, *fragShaderPathname;

    // Create shader program.

    program = glCreateProgram();

    // Create and compile vertex shader.
    vertShaderPathname = [[NSBundle mainBundle] pathForResource:@"Shader"
     ofType:@"vsh"];
    if (![self compileShader:&vertShader type:GL_VERTEX_SHADER
     file:vertShaderPathname])
    {
        NSLog(@"Failed to compile vertex shader");
        return FALSE;
    }

    // Create and compile fragment shader.
    fragShaderPathname = [[NSBundle mainBundle] pathForResource:@"Shader"
     ofType:@"fsh"];
    if (![self compileShader:&fragShader type:GL_FRAGMENT_SHADER
     file:fragShaderPathname])
    {
        NSLog(@"Failed to compile fragment shader");
        return FALSE;
    }

    // Attach vertex shader to program.
    glAttachShader(program, vertShader);

    // Attach fragment shader to program.

    glAttachShader(program, fragShader);

    // Bind attribute locations.
    // This needs to be done prior to linking.

    glBindAttribLocation(program, ATTRIB_VERTEX, "position");
    glBindAttribLocation(program, ATTRIB_COLOR, "color");

    // Link program.
    if (![self linkProgram:program])
    {
        NSLog(@"Failed to link program: %d", program);

        if (vertShader)
        {
            glDeleteShader(vertShader);
            vertShader = 0;
        }
        if (fragShader)
        {
            glDeleteShader(fragShader);
            fragShader = 0;
        }
        if (program)
        {
            glDeleteProgram(program);
            program = 0;
        }

        return FALSE;
    }

    // Get uniform locations.
    uniforms[UNIFORM_TRANSLATE] = glGetUniformLocation(program, "translate");

    // Release vertex and fragment shaders.
    if (vertShader)
        glDeleteShader(vertShader);
    if (fragShader)
        glDeleteShader(fragShader);

    return TRUE;
}

@end

7738


1)インポート

QuartzCore.hはCADisplayLinkクラスを利用するためにインポートしています。

EAGLView.hは、ビューコントローラGLFunViewControllerが管理するビューEAGLViewクラスを指しています。


2)定数

uniformインデックスとattributeインデックスは、OpenGL ES 2.0で使用できるGLSL(OpenGL Shading Language)のストレージ修飾子に対応するインデックス(識別番号)です。
(GLSLについての詳細は後で別途説明しますが、ストレージ修飾子について気になる方は『GLSL~4.3 ストレージ修飾子』を参照してください)

uniform修飾子はプリミティブ全体の処理で一定の値の宣言に使用するもので、ここでは正方形の図形が上下に移動するアニメーションにおける移動用座標の定数の指定に用いています。

UNIFORM_TRANSLATEはuniform変数配列内の場所を示し、NUM_UNIFORMSはuniform変数配列の要素数を示しています。

すなわち、uniform変数配列uniforms[ ]は要素数が1(= NUM_UNIFORMS)で、その要素を指し示す番号が0(= UNIFORM_TRANSLATE)ということになります。

attribute修飾子は頂点ごとにOpenGL ESから頂点シェーダに渡される変数の宣言に使用するもので、ここでは正方形の図形の頂点座標と色の指定に用いています。

ATTRIB_VERTEXは座標用の頂点属性配列を示す識別番号、ATTRIB_COLORは色用の頂点属性配列を示す識別番号になります。

NUM_ATTRIBUTESはここでは使用されていません。



参考文献

iOS OpenGL ESプログラミングガイド

OpenGL ES 1.1 Reference Pages

OpenGL ES 2.0 Reference Pages

Wikipedia/GLSL

詳解 Objective-C 2.0 第3版詳解 Objective-C 2.0 第3版
(2011/12/28)
荻原 剛志

商品詳細を見る






bose_soundlink_revolve
0 Comments
Leave a comment
管理者にだけ表示を許可する
Top
0 Trackbacks
Top
Calendar
03 | 2017/04 | 05
Sun Mon Tue Wed Thu Fri Sat
- - - - - - 1
2 3 4 5 6 7 8
9 10 11 12 13 14 15
16 17 18 19 20 21 22
23 24 25 26 27 28 29
30 - - - - - -
Recent Articles
iTunes


Swift
Categories
Tips
Profile

水月杏香

Author:水月杏香
永遠の初心者プログラマ。

Wish List
WACOM


ARC
Technical Q&A
情報プロパティリストキー
Start Developing iOS Apps Today
BOSE

bose_soundlink_revolve
Reference
NSApplicationDelegateプロトコル
NSArrayクラス
NSAutoreleasePoolクラス
NSBundleクラス
NSBundle UIKit追加分
NSCalendarクラス
NSCoderクラス
NSCodingプロトコル
NSCopyingプロトコル
NSDataクラス
NSDateクラス
NSDateFormatterクラス
NSDictionaryクラス
NSEntityDescriptionクラス
NSEnumeratorクラス
NSErrorクラス
NSExceptionクラス
NSFetchRequestクラス
NSFileHandleクラス
NSFileManagerクラス
NSIndexPathクラス
NSIndexPath UIKit追加分
NSKeyedArchiverクラス
NSKeyedUnarchiverクラス
NSKeyValueCodingプロトコル
NSLocaleクラス
NSManagedObjectクラス
NSManagedObjectContextクラス
NSManagedObjectModelクラス
NSMutableArrayクラス
NSMutableCopyingプロトコル
NSMutableDictionaryクラス
NSMutableSetクラス
NSNotificationクラス
NSNotificationCenterクラス
NSNullクラス
NSNumberクラス
NSObjectクラス
NSObject UIKit追加分
NSObjectプロトコル
NSPersistentStoreクラス
NSPersistentStoreCoordinatorクラス
NSPredicateクラス
NSPropertyListSerializationクラス
NSRunLoopクラス
NSSetクラス
NSStringクラス
NSString UIKit追加分
NSTimerクラス
NSTimeZoneクラス
NSURLクラス
NSURLProtectionSpaceクラス
NSURLRequestクラス
NSUserDefaultsクラス
NSValueクラス

UIActionSheetクラス
UIActionSheetDelegateプロトコル
UIActivityIndicatorViewクラス
UIAlertViewクラス
UIAlertViewDelegateプロトコル
UIApplicationクラス
UIApplicationDelegateプロトコル
UIBarButtonItemクラス
UIBarItemクラス
UIButtonクラス
UIColorクラス
UIControlクラス
UIDatePickerクラス
UIDeviceクラス
UIEventクラス
UIFontクラス
UIGestureRecognizerクラス
UIImageクラス
UIImageViewクラス
UIKit Function
UILabelクラス
UINavigationControllerクラス
UINavigationItemクラス
UIPickerViewクラス
UIPickerViewDataSourceプロトコル
UIPickerViewDelegateプロトコル
UIPinchGestureRecognizerクラス
UIResponderクラス
UIScreenクラス
UIScrollViewクラス
UISearchBarクラス
UISearchBarDelegateプロトコル
UISegmentedControlクラス
UISliderクラス
UISwipeGestureRecognizerクラス
UISwitchクラス
UITableViewクラス
UITableViewCellクラス
UITableViewControllerクラス
UITableViewDataSourceプロトコル
UITableViewDelegateプロトコル
UITapGestureRecognizerクラス
UITextFieldクラス
UITextFieldDelegateプロトコル
UITextInputTraitsプロトコル
UITextViewクラス
UITextViewDelegateプロトコル
UIToolbarクラス
UITouchクラス
UIViewクラス
UIViewControllerクラス
UIWebViewクラス
UIWebViewDelegateプロトコル
UIWindowクラス

AVAudioPlayerクラス
AVAudioPlayerDelegateプロトコル

CADisplayLinkクラス
CAEAGLLayerクラス
CALayerクラス

CGAffineTransform
CGBitmapContext
CGColor
CGColorSpace
CGContext
CGGeometry
CGImage
CGPath

EAGLContextクラス
EAGLDrawableプロトコル

Foundation Constants
Foundation Data Types
Foundation Functions

MPMediaItemクラス
MPMediaItemArtworkクラス
MPMediaPlaylistクラス
MPMediaPropertyPredicateクラス
MPMediaQueryクラス
MPMusicPlayerControllerクラス

Randomization Services

System Sound Services
Amazon


OpenGL ES
SQLite
Monthly Archives
Recent Comments
Recent TrackBacks
RSS Link
Visitors
QR Code
QR
