OpenGL ESテンプレート(11)~シェーダプログラム

2012. 02. 15
Xcodeの『グループとファイル』ペインの『Shaders』下にあるファイルは、OpenGL ES 2.0で利用するプログラマブルシェーダ用のシェーダプログラムファイルで、拡張子vshが頂点シェーダ、fshがフラグメントシェーダのプログラムです。


●Shader.vsh頂点シェーダプログラム

頂点シェーダプログラムShader.vshでは、頂点座標配列と頂点色配列、そして図形移動用の変数の設定を行っています。

attribute vec4 position;
attribute vec4 color;

varying vec4 colorVarying;

uniform float translate;

void main()
{
    gl_Position = position;
    gl_Position.y += sin(translate) / 2.0;

    colorVarying = color;
}

7742

attribute変数)

attribute修飾子は頂点ごとのOpenGL ESと頂点シェーダで連関するパラメータに使用されます。
(『GLSL~4.3 ストレージ修飾子』参照)

vec4は4つの要素を持つ浮動小数点ベクトルを表しています。
(『GLSL~4.1 基本の型』参照)

頂点座標配列の場合、OpenGL ES側の頂点座標配列squareVerticesは二次元座標(xとy)しか指定していないため、4つの要素を持つvec4(x、y、z、w)の変数positionにした際、zとwをどのように決定しているのかはよく分かりませんが、おそらくデフォルトは『z = 0.0、w = 1.0』になっていると思われます。

zはz軸方向、つまり視点(カメラ)から見て奥行きを表し、wは同次座標系における移動倍率を表しています。
(同次座標については『IMURA Masataka/OpenGL/OpenGLの座標系』や『Markun Bear/Let's Learn/コンピューターグラフィックス/第6章 3次元空間と座標変換/第1節 座標系』、『イースマイル株式会社/2006年2月25日  『 3Dプログラミング概論 第5週』/同次座標』などを参照してください)

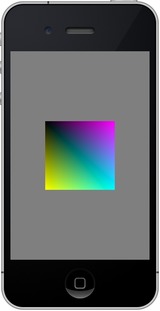

試しに『床井研究室/第3回 シェーダプログラム』を参考に、頂点座標変数の宣言を『attribute vec2 position;』と2要素にし、頂点シェーダ特殊変数を『gl_Position = vec4(position, 0.0, 1.0);』としてみたところ描画に変化はありませんでした。

7762

そこでzを-1.0~1.0に変更しても表示図形の大きさに変化が無かったことから、透視投影ではなく平行投影と推測できるかと思います。

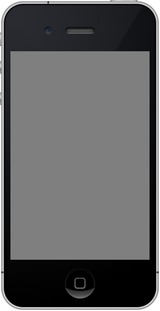

また、-1.0~1.0を超えると図形が表示されなくなるので、ビューボリュームのnearは-1.0、farは1.0であることが分かります。

7759

同次座標はあまり理解していないので説明し難いのですが、wが1.0の場合は通常の三次元座標と同じようです。

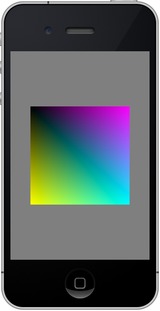

試しにwを0.7とすると図形が拡大し、

7761

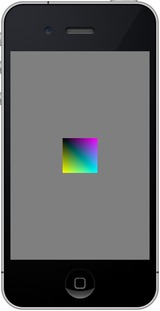

wを2.0にすると図形が縮小します。

7760

wに応じてビューボリュームも比例して変化し、w = 2.0の場合、near = -2.0、far = 2.0となります。

また頂点色配列の場合、OpenGL ES側の頂点色配列squareColorsは4要素(RGBA)ですので、そのまま設定されます。

varying変数)

varying修飾子は、頂点シェーダとフラグメントシェーダ間で連関するパラメータに使用されます。
(『GLSL~4.3 ストレージ修飾子』参照)

uniform変数)

uniform修飾子はプリミティブの処理で変更しない値で、OpenGLとシェーダ間で連関するパラメータに使用されます。
(『GLSL~4.3 ストレージ修飾子』参照)

ここでは図形が上下に反復移動するパラメータtranslateをuniform変数としています。

gl_Position)

gl_Positionは頂点シェーダ特殊変数で、頂点シェーダで扱う頂点座標値を格納します。
(『GLSL~7 組み込み変数』参照)

ここでは図形(プリミティブ)を組み立てるための頂点座標positionと、図形を移動させる sin関数を用いた式を指定しています。
(sin関数に付いては『GLSL~8.1 角度と三角関数』を参照してください)


●Shader.fshフラグメントシェーダプログラム

フラグメントシェーダプログラムShader.fshでは、varying変数とした頂点色配列の設定を行っています。

varying lowp vec4 colorVarying;

void main()
{
    gl_FragColor = colorVarying;
}

7741

lowp変数)

iOSデバイスのような組み込みデバイスではハード要件が厳しいので、必要以上に精度の高い変数を使用し、GPUの演算やメモリなどのリソースを抑える必要があります。

そのため各シェーダはデフォルトの精度を定義しなければならないと『iOS OpenGL ESプログラミングガイド』の『第11章 シェーダのベストプラクティス/精度ヒントを使用する』に書かれています。

頂点データは高精度にする必要がありますが、色には低精度の値が推奨されていることから、頂点色の変数colorVaryingには低精度を示す精度修飾子lowpが指定されています。
(『GLSL~4.5.2 精度修飾子』参照)

gl_FragColor)

gl_FragColorはフラグメントシェーダ特殊変数で、フラグメントシェーダで扱う頂点色値を格納します。
(『GLSL~7 組み込み変数』参照)

ここでは頂点シェーダでvarying変数に設定された頂点色colorVaryingを受け取り、指定しています。

各頂点間のピクセルは、頂点色を補間する値で塗られます。
(『Double Slash/4K Procedural Gfx Monitor/4KBプロシージャルGFX入門講座 2時限目』参照)



参考文献

iOS OpenGL ESプログラミングガイド

The OpenGL ES Shading Language 1.0.17

IMURA Masataka/OpenGL/OpenGLの座標系

Markun Bear/Let's Learn/コンピューターグラフィックス/第6章 3次元空間と座標変換/第1節 座標系

イースマイル株式会社/2006年2月25日  『 3Dプログラミング概論 第5週』/同次座標

床井研究室/第3回 シェーダプログラム

Double Slash/4K Procedural Gfx Monitor/4KBプロシージャルGFX入門講座 2時限目
